管式反應器大家知道是怎么樣的嗎？

發布時間：

2023-05-11

管式反應器是一種脫硫吸收設備，其作用原理是利用氣相和液相反向高速流動時產生的大的沖擊力，使氣體變成氣泡，液滴相互包容，均勻混合在一起，形成泡沫區。此時氣液接觸面很大，所以短時間內脫硫效率很高。由于氣液流動的不斷補充，泡沫區的氣液界面不斷更新變化，泡沫區的氣液兩相是湍流的，是連續存在的。因為脫硫反應是瞬間完成的，所以短時間內脫硫效率可以非常高，而這一切都是在管道內完成的，不需要任何其他設備。管式反應器運行數據表明，其脫硫效率為77.5%，進口硫化氫為4g/Nm3，溶液硫容達到0.4kg/m3。當進口硫化氫較高時，溶液的硫容可達0.8kg/m3，脫硫液量約為脫硫塔的三分之一。塔底貧液或半富液可作為脫硫液，系統阻力僅為0.45KPa管式反應器具有以下特征：1、凈化效率高，H2S脫除過程采用逆流管道反應器，反應快速充分，單級脫硫效率可達50%以上；2、能耗低，逆流式管道反應器利用氣體和液體的動能，

管式反應器是一種脫硫吸收設備，其作用原理是利用氣相和液相反向高速流動時產生的大的沖擊力，使氣體變成氣泡，液滴相互包容，均勻混合在一起，形成泡沫區。此時氣液接觸面很大，所以短時間內脫硫效率很高。由于氣液流動的不斷補充，泡沫區的氣液界面不斷更新變化，泡沫區的氣液兩相是湍流的，是連續存在的。因為脫硫反應是瞬間完成的，所以短時間內脫硫效率可以非常高，而這一切都是在管道內完成的，不需要任何其他設備。

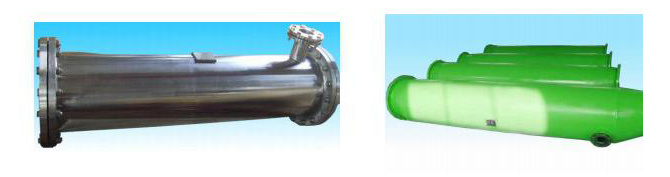

管式反應器

管式反應器運行數據表明，其脫硫效率為77.5%，進口硫化氫為4g/Nm3，溶液硫容達到0.4kg/m3。當進口硫化氫較高時，溶液的硫容可達0.8kg/m3，脫硫液量約為脫硫塔的三分之一。塔底貧液或半富液可作為脫硫液，系統阻力僅為0.45KPa

管式反應器具有以下特征：

1、凈化效率高，H2S脫除過程采用逆流管道反應器，反應快速充分，單級脫硫效率可達50%以上；

2、能耗低，逆流式管道反應器利用氣體和液體的動能，可以用較少的脫硫液達到較高的脫硫效率和較高的硫容量；

3、噴嘴不易堵塞，運行穩定可靠，系統阻力相對穩定不易變化，不會出現堵硫現象；

4、它具有廣泛的應用范圍。從對管式反應器的工作原理可以判斷，管式反應器比化學吸收工藝更適合于物理吸收工藝。因此，管式反應器還可用于冷卻、除塵、氣體洗滌等場合。實驗結果表明，管式反應器具有較高的工作效率，部分效率可達95%以上。

5、投資低，管式反應器通過管道吸收，節省塔設備。同時脫硫液的用量也大大減少，因此同樣脫硫效率的投資僅為填料塔的三分之一到五分之一，運行成本遠低于傳統脫硫方法。另外，反管式反應器占用空間小，對于現有設備的改造尤為重要。

與傳統脫硫裝置相比，管式反應器具有操作簡單、脫硫效率高、脫硫液量少、運行阻力小、不堵硫、占地面積小等特點。它是對現有脫硫技術的補充和發展。非常適合作為濕式氧化脫硫中的預脫硫塔，常壓和加壓脫硫均可應用。對于現有裝置來說，在塔前設置一套這種裝置可以大大降低脫硫塔的負荷，減少脫硫液量，提高脫硫精度。如果兩個塔串聯操作，可以減少一個塔。此外，可以改燒高硫煤，降低生產成本。管式反應器可以設計為雙塔串聯運行，但增加一個反操作的管道反應器后，全部改為單塔運行。
